3044am永利集团3044noc大型仪器设备基本信息登记表

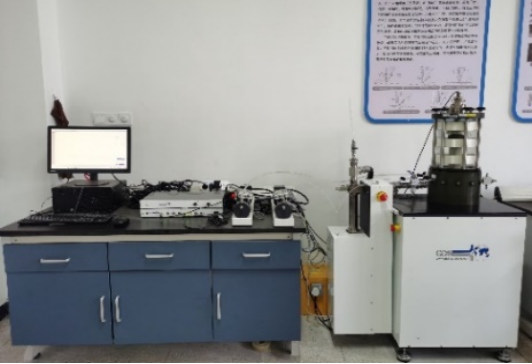

仪器名称 | 伺服电机动力剪切三轴加载系统 |
|
Dynamic triaxial loading system |
仪器编号 | 2021627 |
规格型号 | DYNTTS |
生产厂家 | GDS仪器有限公司 |
产地 | 英国 |
购置日期 | 2021-06-27 | 原值(元) | 1320000 | 仪器状况 | 良好 |
所在单位 | 3044am永利集团3044noc | 所在实验室 | 岩石力学实验室 | 存放地点 | 实3-106 |
联系人 | 陈波 | 联系 电话 | 13587108670 | E-mail | Chen.bo@qzc.edu.cn |
技术指标 | 1.无电刷直流伺服马达驱动，该马达通过一个锯齿状的皮带驱动滚珠丝杠； 2.2MPa玻璃压力室外罩，压力室底座固定在驱动装置的顶部。压力室底部包括所有与压力室相连接的液压接头。包括：反压、孔压、围压和向压力室充水/排水的接头。中央平板上的线性导槽限制推力室旋转。推力室与轴向活塞连接，活塞通过平衡锤装置和压力室底座、底座托 架与轴向杆相连； 3.围压控制器,既是一个标准的GDS 200cc/3MPa 数字式压力控制器，也是高级的200cc/2MPa数字式压力控制器； 4.反压控制器, 既是一个标准的GDS 200cc/3MPa数字式压力控制器,也是高级的200cc/2MPa 数字式压力控制器； 5.平衡锤,安装在压力室内用来补偿荷载头进出压力室所产生的体变； 6.GSD数字控制系统,模拟信号调节包括一个8通道的A/D板，该板可以为每个传感器提供激励电压、调零和设置增益值。； 7.GDSDCS控制卡,系统运行在 Windows XP或win7系数上,PC机需要一个USB接口用于连接DCS,它与GDSDCS-Light(GDS数字控制系统)用来系统控制和采集； |
特色功能 | GDS动三轴仪广泛应用于建筑、土木工程领域，作为一种高科技、多功能的教学设备，广泛应用于各高校实验室，让学生真正把理论与实践相结合，增强动手能力，开拓创作思维，掌握高超技能。 |
主要用途 | 高校适用院系 建筑、土木工程等。 |
服务领域 | 动三轴仪是从静三轴试验发展而来的，通过对试样施加模拟的主动应力，研究自然界中如地震，海浪冲击，机械振动、爆炸以及高速运动中的物体对于地基的振动力是否产生破坏。同时测定试样在承受动荷载作用时的动态反应。这种反应是多方面的，最基本和最主要的是动应力(或动主应比力)与相应的动应变的关系(σd-εd或σ1/σ3-εd)、动应力与相应的空隙水压力的变化关系。根据应力、应变和孔压这三种指标的相对关系，可以推求出土的动弹性模量、动变形模量、阻尼比，用以进行土的结构物动力分析，同时求出土的动强度包括液化指数、液化强度、及分析土体在动力作用下地基和结构物的稳定性及各项动弹性参数及粘弹性参数，和土样在模拟某种实际振动的动应力作用下所产生的性状。 动三轴仪是一套高端的研究和测试土动力特性的实验室设备，主要用来进行应变为10-4~10-2范围内的砂土液化试验、土的动强度试验、模量阻尼试验，测定试验过程中的动应力、动应变、孔隙水压力、动弹性模量、动阻尼比等相关数据。具有动、静轴向应力，侧向压力和孔隙水压力，轴向加载程序等控制功能。 |
主要附件 | |
样品要求 | |
收费标准 | 校内：160元/样 |
校外：400元/样 |
开放时间 | |
共享级别 | A | A校内外；B校内；C不共享 |
备注 | |
